Беспроводные модули

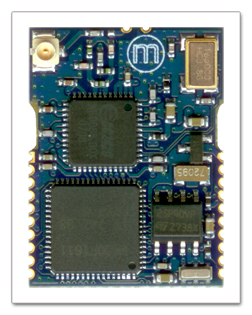

Модули ML-Module-Z предназначены для создания распределенных беспроводных систем сбора данных на базе технологии MeshLogic и полностью реализуют все функции по работе с радиоканалом и сетевым взаимодействием, сокращая срок и стоимость разработки конечного изделия.

В модули интегрирована версия сетевого стека MeshLogic, оптимизированная для задач передачи информации от множества устройств до одной или нескольких точек сбора. Управление модулем выполняется по последовательному интерфейсу набором команд.

Основные характеристики

• физический уровень стандарта IEEE 802.15.4;
• диапазон частот 2400-2483,5 МГц;
• выходная мощность передатчика до 1 мВт;
• чувствительность приемника -95 дБм;
• различные варианты подключения 50-омной антенны: U.FL-разъем или торцевые контакты;
• малые размеры: 25,4 x 19,05 x 2,7 мм;
• скорость последовательного интерфейса управления от 9600 до 921600 бит/с;
• уникальный 48-разрядный серийный номер;
• флэш-память объемом 4 Мб для хранения пользовательских данных;
• низкое энергопотребление: 21 мА / 24 мА / 9 мкА;
• мониторинг напряжения источника питания.

Основные особенности

• полностью многоячейковая сеть;
• все узлы являются маршрузаторами;
• автоматический поиск маршрутов;
• самоорганизация и самоадаптация;
• автоматический переход маршрузаторов в «спящий» режим;
• автоматический динамический выбор свободного частотного канала;
• учет качества связи и запаса энергии источников питания;
• высокая масштабируемость;
• простая система команд.

Более подробную информацию о возможностях стека протоколов MeshLogic можно найти в разделе «Технология», а также в опубликованных статьях.

Энергопотребление

Средняя потребляемая мощность модуля зависит от объема передаваемого и принимаемого сетевого трафика, а также ряда других параметров.

Для беспроводных узлов MeshLogic разработана математическая модель энергопотребления, которая позволяет на этапе проектирования системы оценить среднюю мощность потребления узла в зависимости от его режима работы. Информация об использовании данной модели приведена в документе «Оценка энергопотребления беспроводных модулей ML-Module-Z».

Адаптация программного обеспечения

Документация и программное обеспечение

Для получения новых версий встроенного программного обеспечения модулей ML-Module-Z обратитесь в техническую поддержку по адресу: support@meshlogic.ru.

• Руководство пользователя модуля ML-Module-Z (версия 1.3 от 20.04.2012)
• Описание системы команд модуля ML-Module-Z (версия 1.8 от 05.05.2012)
• Оценка энергопотребления беспроводных модулей ML-Module-Z (версия 1.0 от 28.04.2012)
• Версии встроенного программного обеспечения модуля ML-Module-Z (версия от 05.05.2012)
• Утилита для обновления встроенного ПО модулей (версия 1.5 от 07.03.2012)
